Kalibrační mřížka TGX1

Kalibrační mřížka pro laterální kalibraci skeneru, detekce laterální nelinearity a určení ostrosti hrotu.

Parametry

Struktura: Si

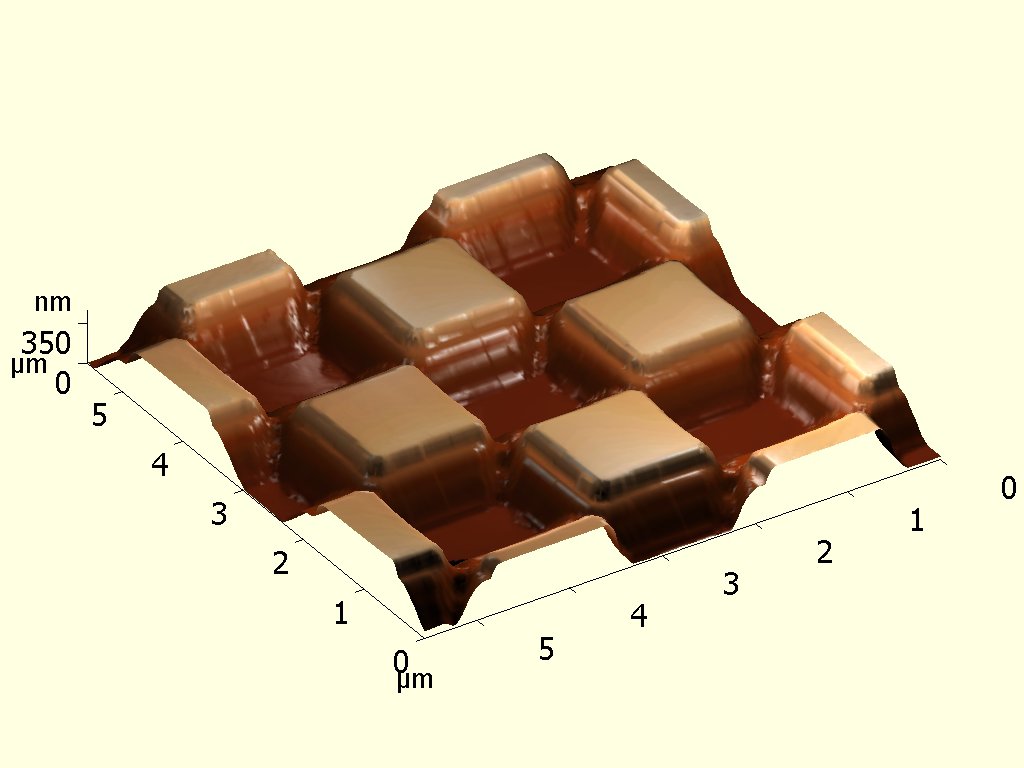

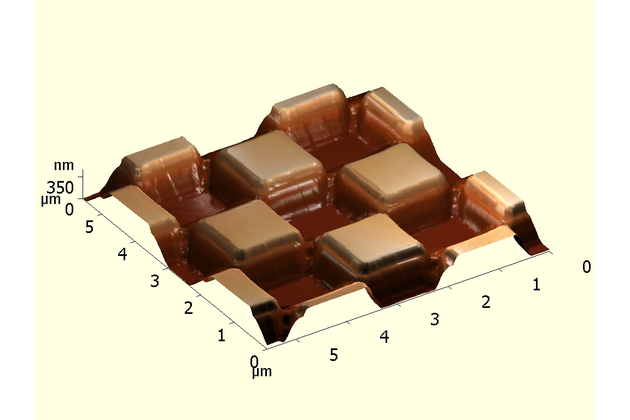

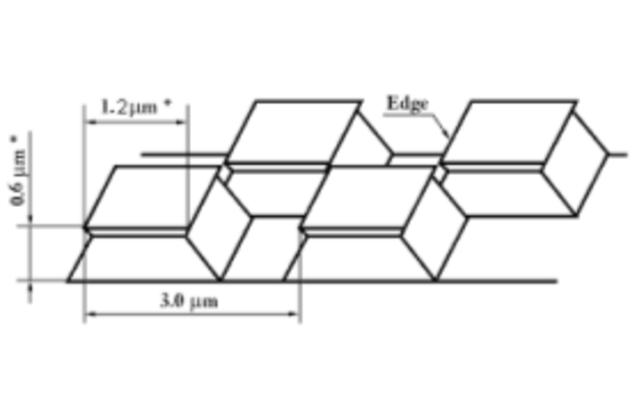

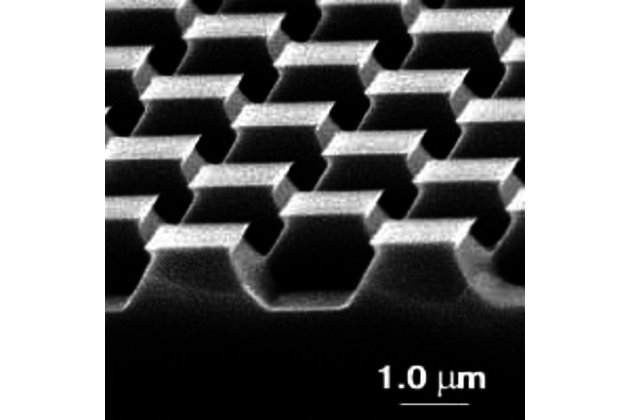

Vzor: šachovnicový vzor čtvercových sloupců s podříznutými hranami

Perioda: 3 ±0,05 um

Výška: ~ 0,6 um

Velikost chipu: 5 x 5 x 0,5 um

Efektivní oblast: středový čtverec 3x3 mm

Průměr ostrosti hran: méně než 10 nm
