Kalibrační mřížka TGQ

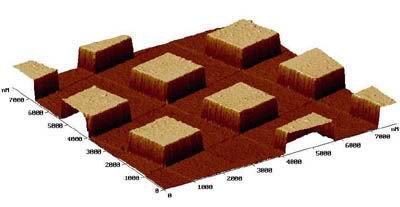

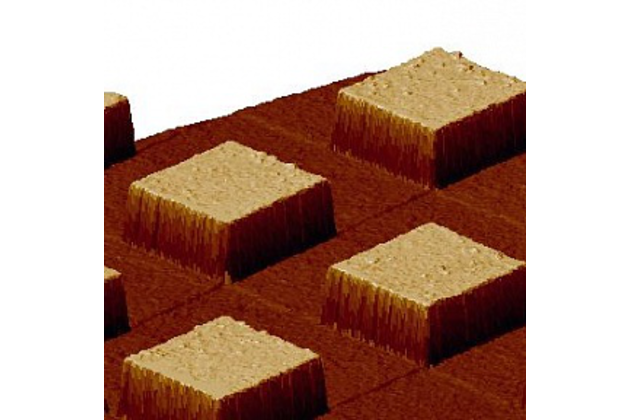

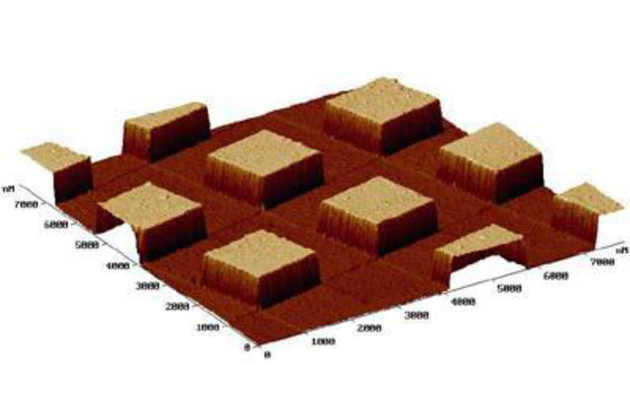

Kalibrační mřížka pro simultání kalibraci os X,Y a Z. Na povrchu je vyleptána 3D struktura se čtverci.

Parametry

Materiál schodů: SiO2

Materiál substrátu: Si

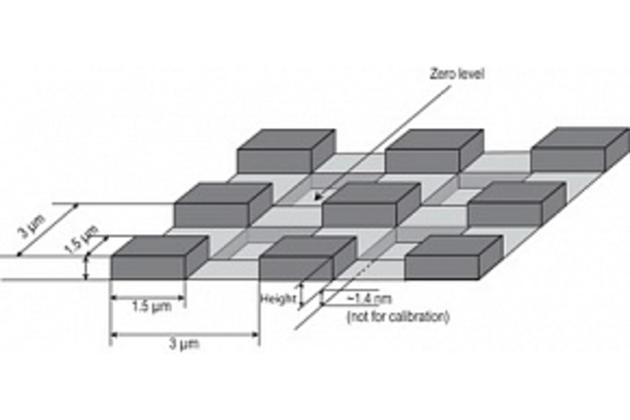

Vzor: Trojrozměrný vzor se čtverci

Výška schodu: 20 ±1,5 nm

Velikost strany čtverce: 1,5 ±0,35 nm

Velikost chipu: 5x5x0,5 mm

Efektivní oblast (uprostřed čtverce): 3x3 mm
